节点处理

2015-04-08 2677 分享

  节点构造的合理与否直接影响到建筑物节能的效果、保温装饰板外墙外保温工程的造价、质量和安全。在一些工程外墙保温案例分析中我们发现由于建筑物一些部位的外墙保温节点构造不合理造成外墙保温系统的渗水、开裂甚至板材的脱落,在热桥部位由传热损失是相当的大,从而导致室内出现结露发霉。所以建议我们在节点设计时宜从以下几个方面考虑:

  (1)热桥处理
  门窗框外侧洞口、空调搁板、女儿墙以及阳台等部位与外界进行热量传导时,由于传热系数明显大于其他部位,使得热量集中地从这些部位快速传递,从而增大了建筑物的空调、采暖负荷及能耗。所以在这些地方也要采用保温系统全部覆盖,其挑出部分的保温层厚度可比墙体上的保温厚度薄,具体根据节能要求由热工计算确定,但最低不少于20mm。如窗户有附框,保温层应贴至附框,以阻断热桥。

  (2)节点部位的防水处理

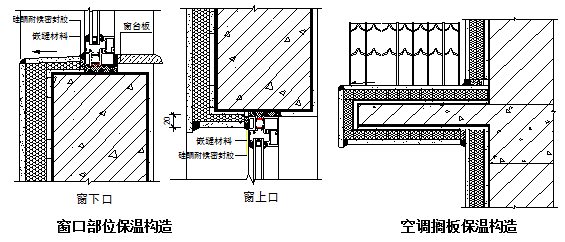

  门窗洞口部位的保温装饰板不能盖住窗户溢水口,且保温装饰板的面层尽量低于窗户内侧窗台的抹灰高度。窗户外侧窗台粘贴保温装饰板时宜形成一定的坡度。窗户上口部位的保温装饰板宜采用滴水构造(见图11)。墙面上的保温装饰板与挑出部位的横向保温装饰板衔接部位的搭接应注意防止水份渗透到保温系统,具体做法可参照图12。




  (3)节点构造的安全性
  在女儿墙、阳角、门窗洞口等部位受风压的影响大,宜增加保温装饰板的有效粘贴面积;挑出墙面部位的底板,在安装保温装饰板是可适当的增加锚固件的数量。
